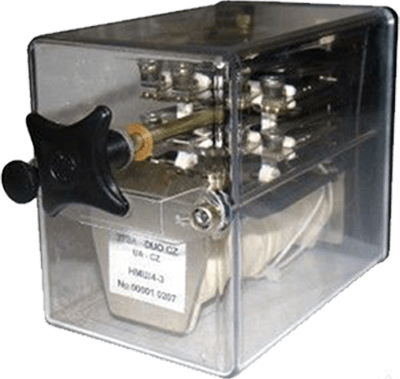

Реле залізничної автоматики

Реле призначені для здійснення електричних залежностей в пристроях автоматики і телемеханіки на залізничному транспорті

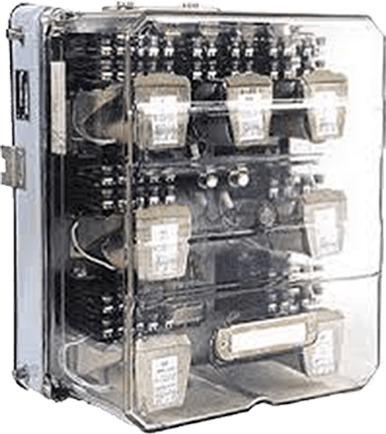

Блоки складальної і виконавчої групи

Блоки релейні призначені для розміщення реле, трансформаторів, конденсаторів, діодів та інших елементів схемних вузлів виконавчої і набірної групи, які входять в уніфіковану блокову систему електричної централізації.

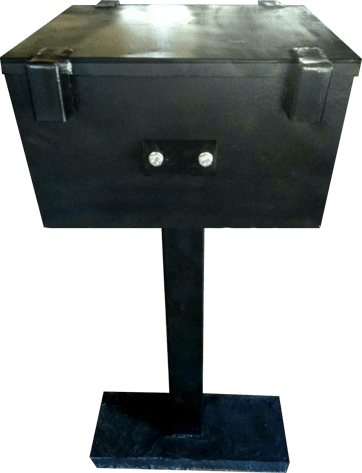

Ящик шляховий антивандальний ПЯ-АГБ-IV АВІА 18001-00-03

Ящик шляховий призначений для з'єднання підлогових сигнально-блокувальних кабелів електричної централізації, зв'язку й автоблокування, а також для установки апаратури (для потреб залізничного транспорту). Ящик шляховий ПЯ призначений для розміщення апаратури, використовуваної в схемах рейкових кіл, перекладу і контролю положення стрілок, обігріву контактів стрілочних електроприводів, для монтажу кабелів і підключення приладів рейкових ланцюгів до рейок за допомогою перемичок, захист апаратури від атмосферних опадів і пилу.

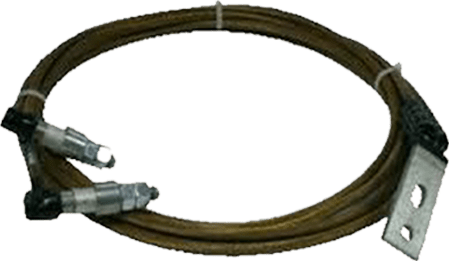

Дросельні перемички, електротягові з'єднувачі

Перемички трансформаторних ящиків застосовуються на ділянках залізничної колії з автономною тягою. Призначені для з'єднання апаратури, встановленої в дорожньому трансформаторному ящику, з рейками.

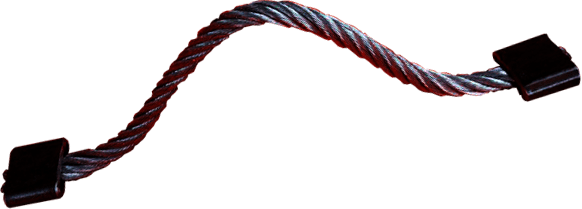

З'єднувачі рейкові стикові, сталеві, приварні

З'єднувачі рейкові стикові застосовуються на ділянках залізничних колій з автономної і електричною тягою змінного і постійного струму. З'єднувачі рейкові призначені для електричного з'єднання ланок рейок між собою в місцях стиків. З'єднувачі рейкові виготовлені зі сталевого каната різного діаметру по краях оконечени сталевими наконечниками.

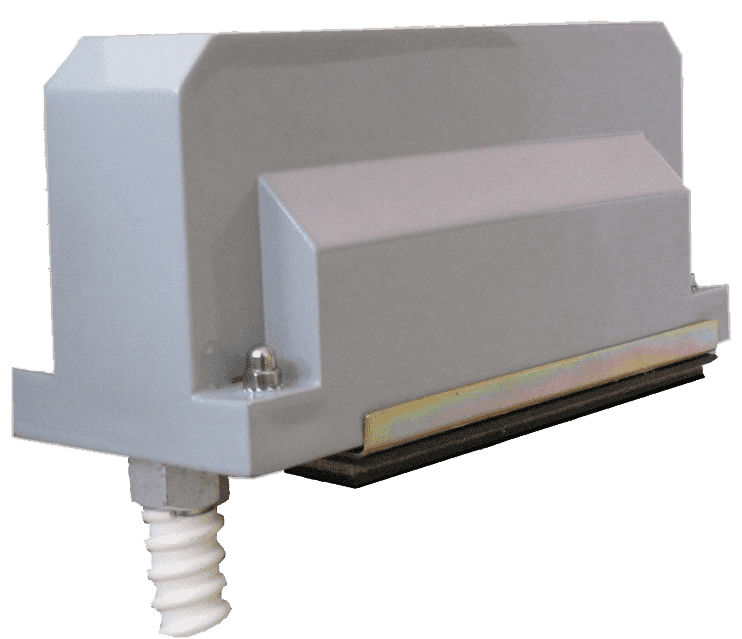

Датчик рахунку осей

Датчик фіксації проходу коліс РД-03-65 (далі по тексту - Виріб) з роздільними виходами двох чутливих елементів, кожен з яких представляє собою джерело сигналу (потенційний / струмовий) і призначений для фіксації проходження колеса рухомої одиниці.

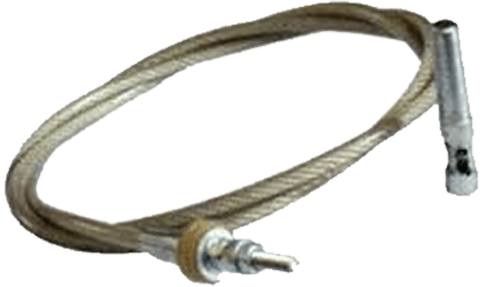

Перемички до колійних трансформаторних ящиків (1620мм, 3200мм)

Перемички до колійних трансформаторних ящиків призначені для з'єднання апаратури колійного ящика з рейкової ланцюгом (рейками)

Виріб виконує наступні функції:

• визначає напрямок руху рухомої одиниці;
• визначає положення колеса рухомої одиниці відносно центру вироби при зупинці його в зоні чутливості;
• здійснює дистанційний контроль положення вироби щодо головки рейки;
• здійснює контроль цілісності електричних ланцюгів кабелю.

Технічні та експлуатаційні характеристики:

№ п/п	Найменування	Значення
1	Діапазон допустимого напруги живлення постійного струму, В	18±10%
2	Номінальний струм споживання, не більше, мА	60
3	Номінальний струм навантаження, при зайнятих котушках, не більше, мА	110
4	Максимальний струм споживання, не більше, мА	150
5	Вихідний сигнал котушки К1 і К2 при встановленні телевізора на рейку відповідно до монтажного креслення, В (1)	7,0 … 7,3
6	Час готовності до роботи після подачі живлення, не більше, с	30
7	Експлуатація в умовах впливу кліматичних факторів по ГОСТ 15150-69, група	К4
8	Робочий діапазон температур навколишнього середовища, °С	-60…+75
9	Ступінь захисту від зовнішніх впливів за ГОСТ 14254	IP67
10	Діапазон швидкостей рухомих одиниць, км / год	0-350
11	Маса (з кабелем), кг, не більше	2
12	Габарити (ШхВхГ), мм	182х110х65
13	Довжина кабеля, м (2)	7

• (1) - паспортизація вироби здійснюється при встановленні вироби на рейку:
  • по висоті від поверхні катання рейки 39 ± 2 мм;
  • по відстані від бічної грані рейки 7 ± 2 мм.
• (2) - за індивідуальним замовленням довжина кабелю може бути збільшена до 10 м або до 15 м включно.

Котушка К1 (вихід 1) вироби знаходиться з боку виходу кабелю з корпусу.

Покриття корпусу вироби виконано спеціальними гідрофобними і масло-відразливими засобами.

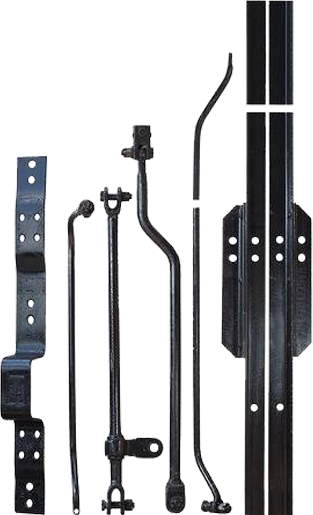

Гарнітура стрілочна Р-65

Стрілочні гарнітури призначені для установки стрілочних електроприводів на централізованих стрілках.

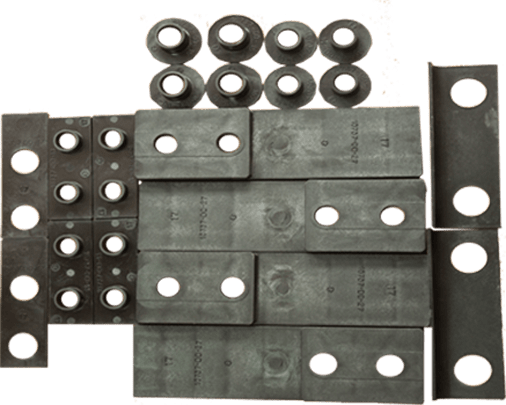

Стрілочна ізоляція

Деталі стрілочної ізоляції застосовуються для ізолювання металевих частин стрілочних гарнітур щоб уникнути замикання, що може спричинити за собою порушення роботи пристроїв СЦБ. Являє собою комплект поліамідних деталей (прокладкі- втулки, шайби - втулки)

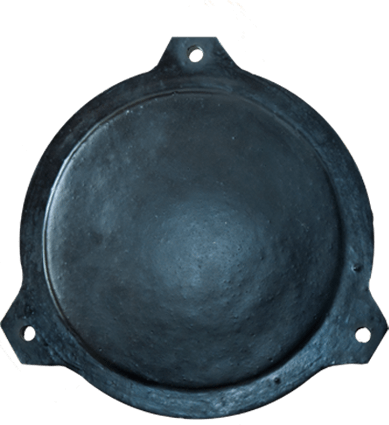

Кришки композитні для муфт (УКМ, УПМ, РМ)

Композитні кришки для муфт призначені для захисту з'єднувальних і розгалужувальних муфт від попадання всередину вологи і пилу. Виконано з поліефірних, композитних матеріалів. Мають високу міцність, не схильні до корозії, знижують ризик вандалізму.

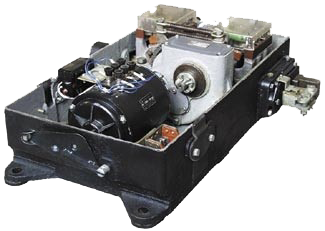

Електропривод СП-6м, СП-ТС

Електроприводи стрілочні, тихохідні невзрезние серії СП типу призначені для експлуатації на залізницях. Підвищена надійність замикання кришки електроприводу за допомогою внутрішнього замикача.

Бруси загороджувальні автошлагбаумів автоматичних (АШ-06 (22006-08-100.02П), АШМР)

Загороджувальний брус призначений для фізичного огорожі проїзної частини дороги шляхом її поперечного перекриття і має рівномірно рознесені по довжині червоні световозвращатели.
